　マザーボードとメモリーは自作壱号機のアップグレードで余ったものを使用しました。
【M/B】ASUSTeK P5Q PRO
【ﾒﾓﾘｰ】UMAX Palusar DCDDR2-4GB-800(2G×2)

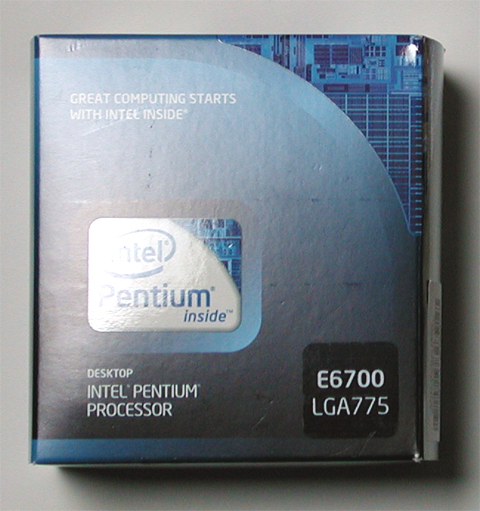

CPUはアップグレードした改造パソコン　エイデン　CMEGP335D5DR8と同じPentium Dual Core E6700 3.2GHzにしました。

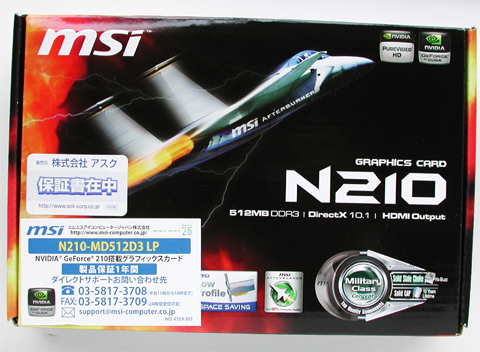

ビデオカードはDVIがあればいいので、安かったMSIのN210。

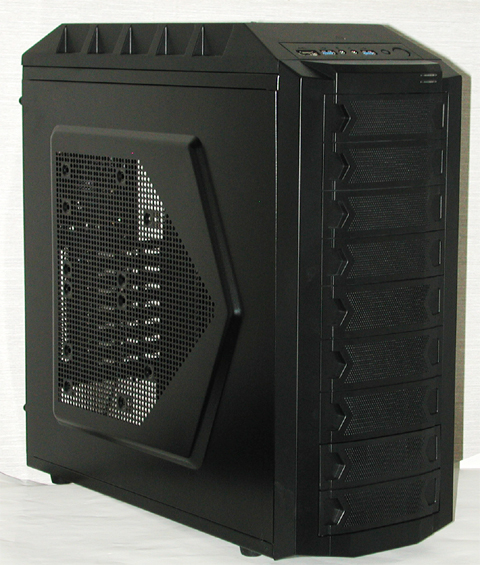

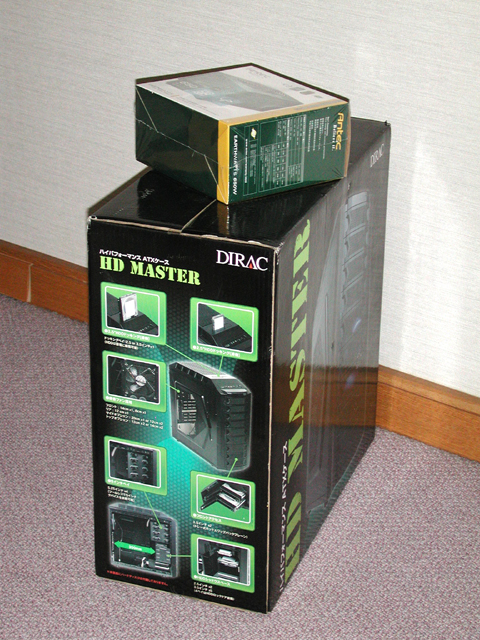

ケースはHDDを沢山積めるDIRACのHD MASTER ver2、電源はHDDが沢山あっても起動する時に安定するように、非プラグイン方式で値打ち感のはあるAntec EA-650 Greenにしました。

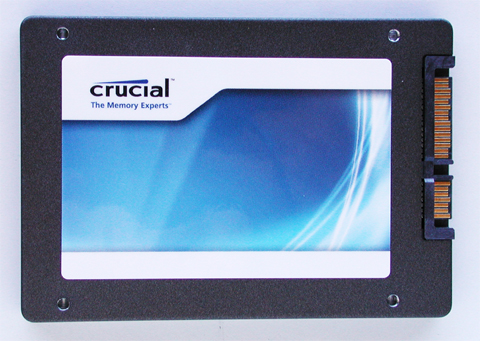

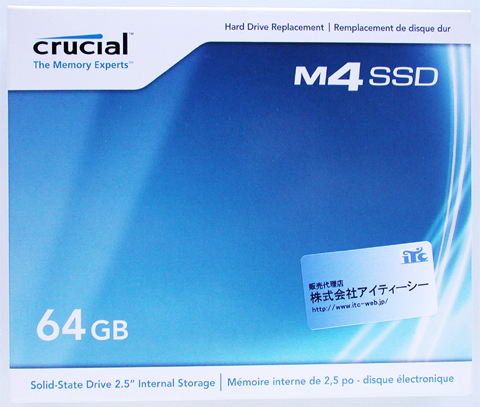

SSDには一番の売れ筋のcrucialの64Gをチョイス。




HDDを多く搭載できるようにインターフェイスカードを2枚追加。
PCIex4にASUSのU3S6、PCIex1にはAREAのTURBO JETです。
何れも２つのSATA装置が増設できます。

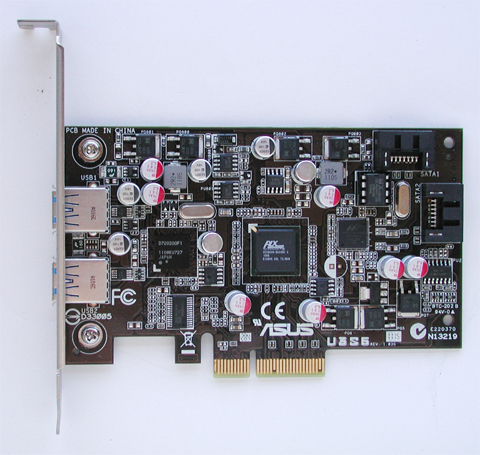

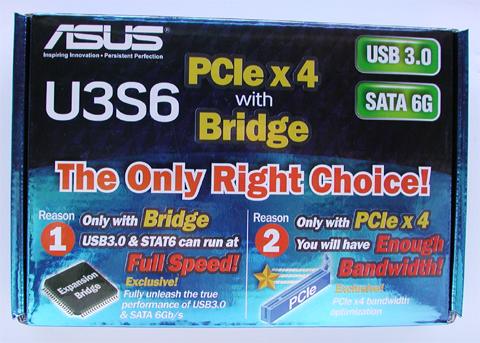

ASUSのU3S6



USB3.0も増設できてお得です。

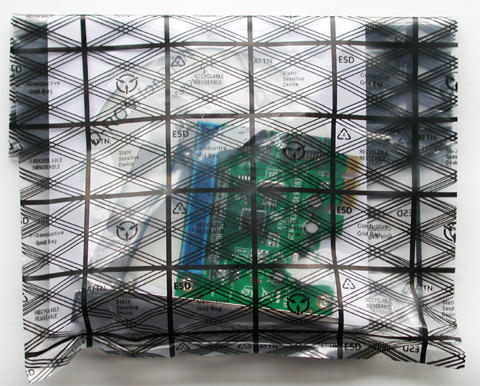

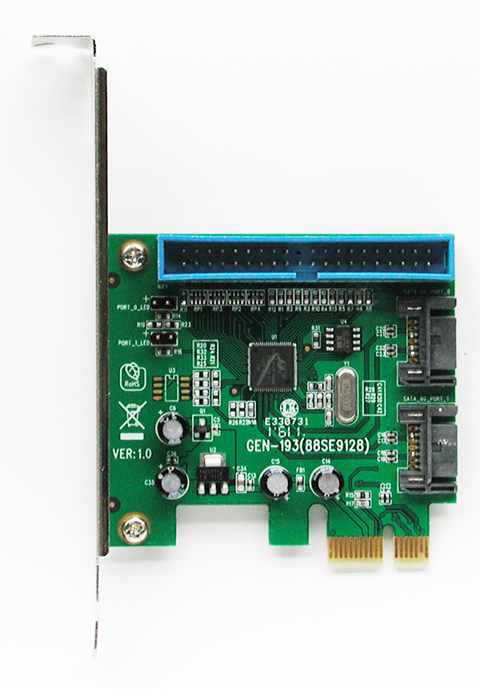

AREAのTURBO JET(バルク)



こちらは値段の安さでチョイスしました。

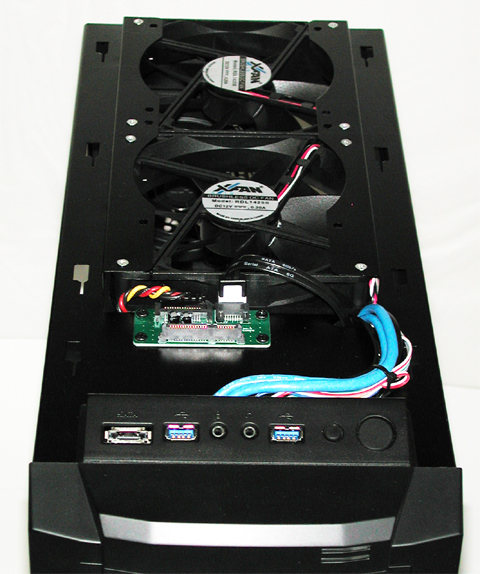

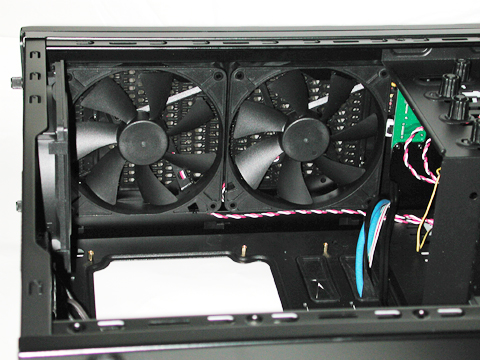

　まずは天板にXINRUILIANの14�pファンを2個取り付けました。
実はこれ、自作壱号機用に買ったのですが、ケーブルの取り回しに難が出たのでお蔵入りしていたものです。

取り付け前


取り付け後

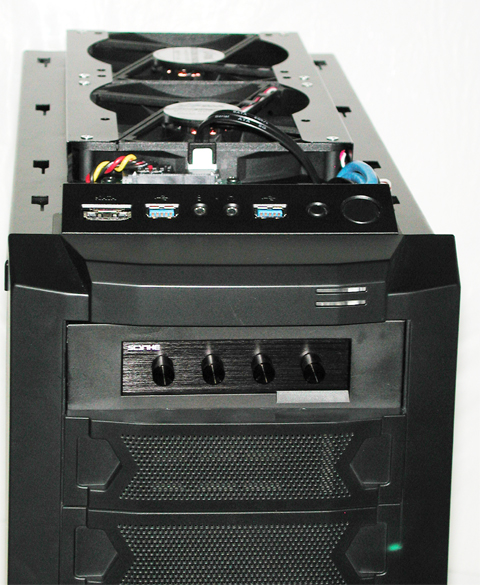

ファンの回転数制御用にファンコントローラーを取り付けます。

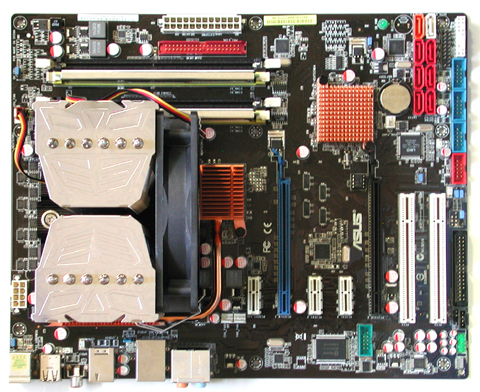

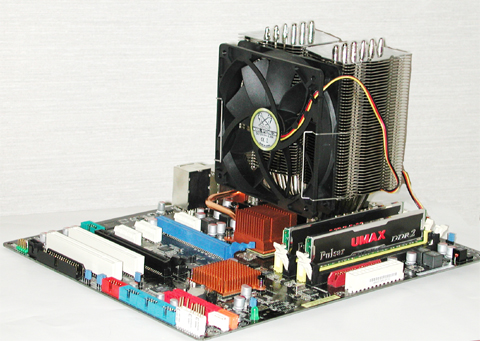

マザーボードにCPU、メモリー、CPUクーラーを取り付けます。

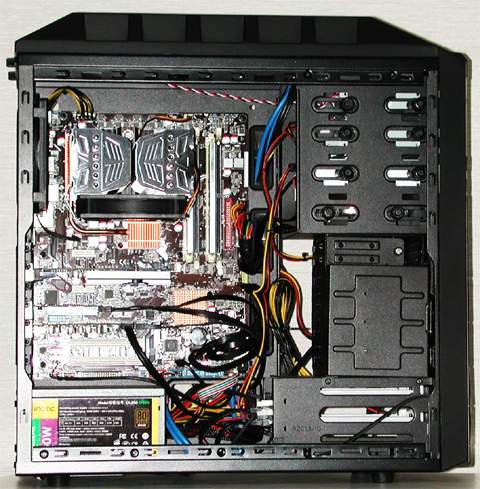

マザーボード、電源、インターフェイスカード、HDD、ビデオカードを組み込みます。今回はUSBからOSをインストールするのでDVDドライブは無しです。

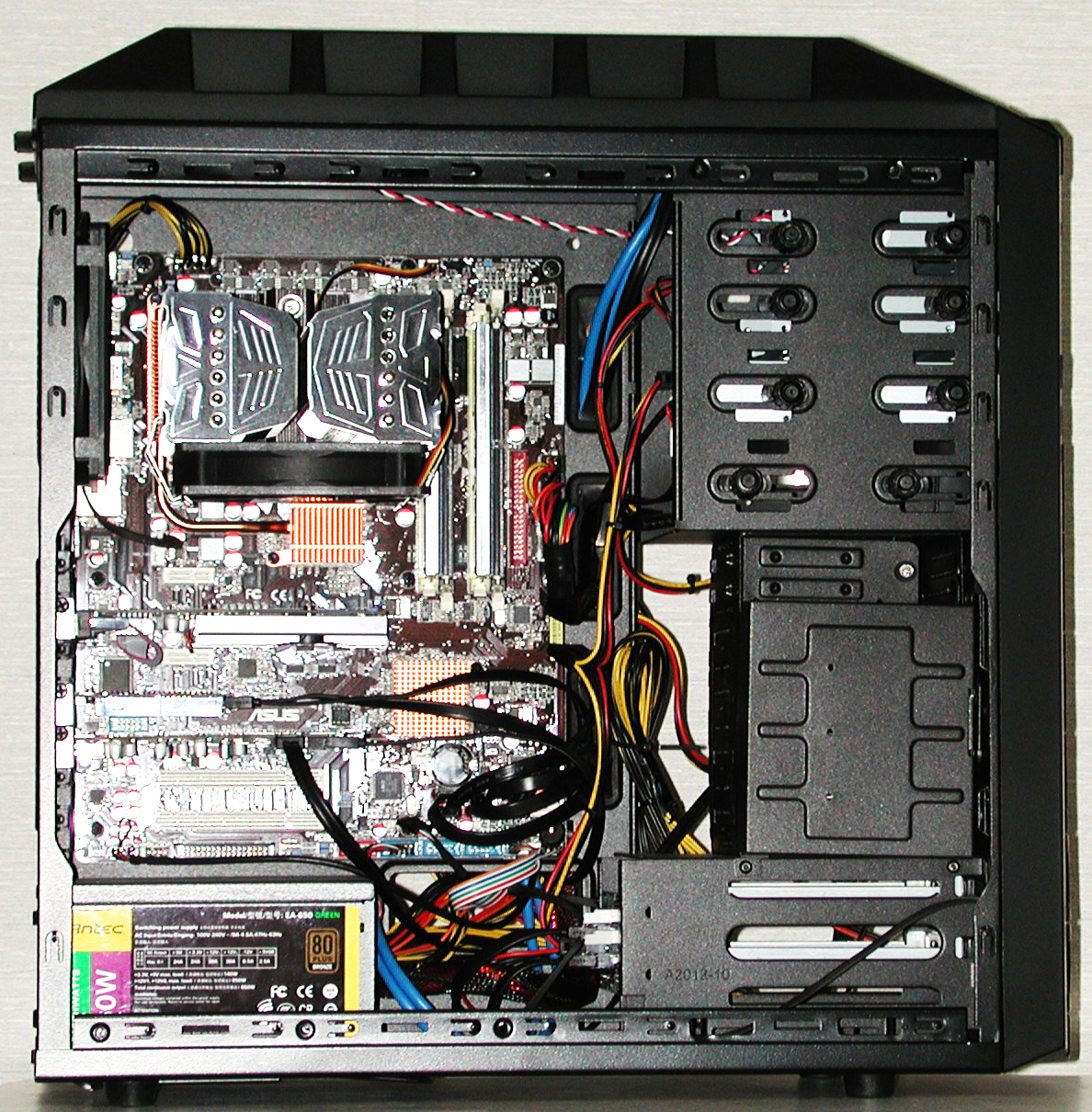

表　　　　　↓クリックで拡大

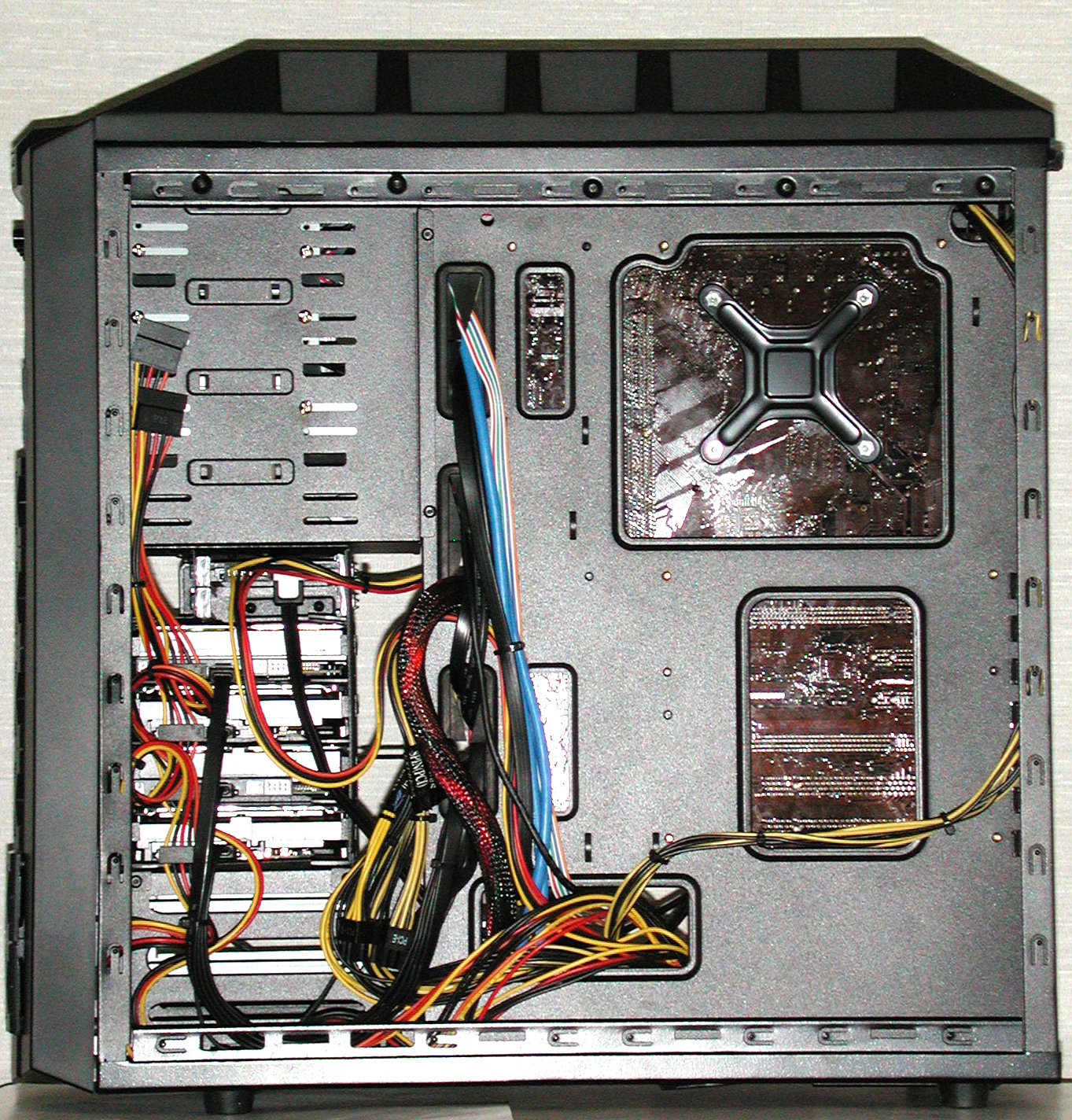

裏　　　　　↓クリックで拡大

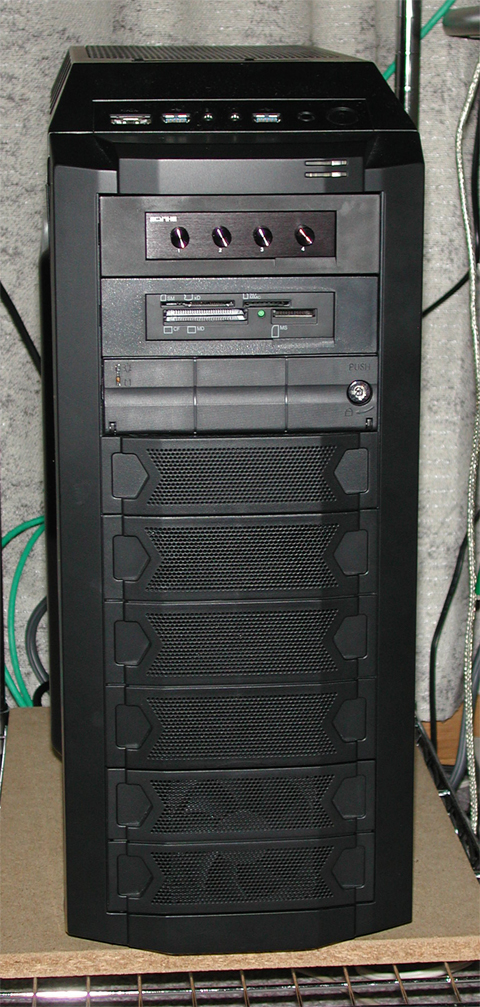

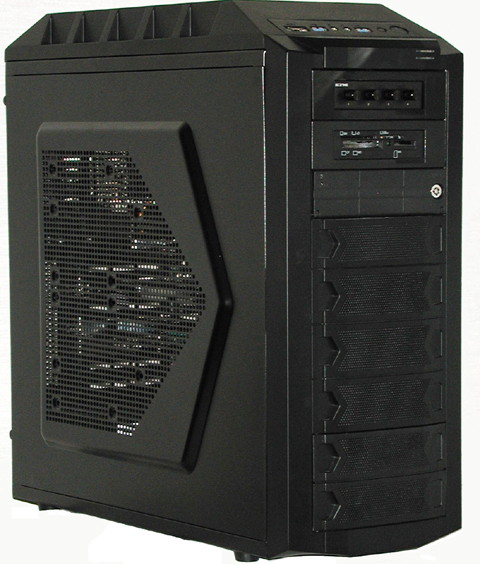

カードリーダー、ドライブケースを取り付けて完成です。

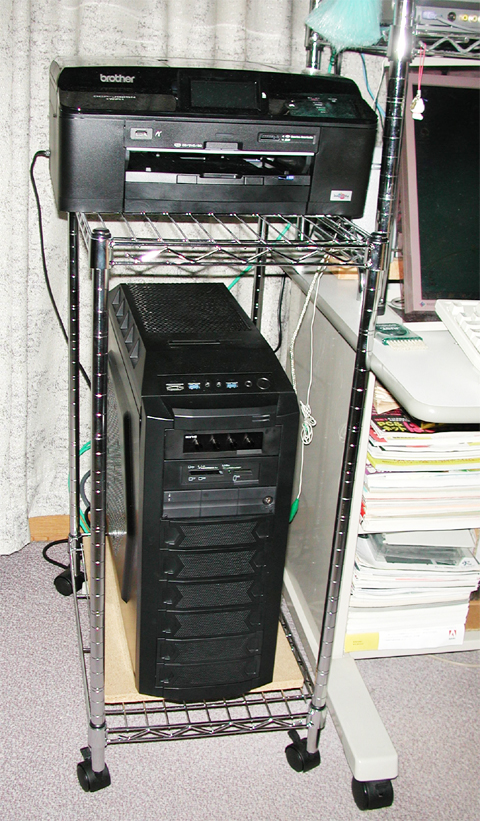

買い換えたプリンター　ブラザーDCP-J925Nと共に

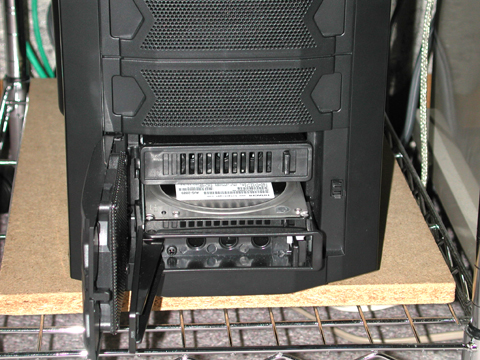

最下段２つはリムーバブルになっていて、ＨＤＤが一杯になっても交換ができるようになっています。

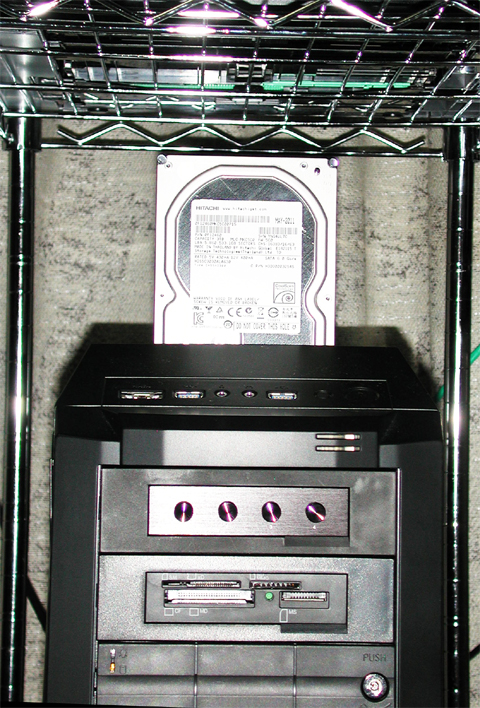

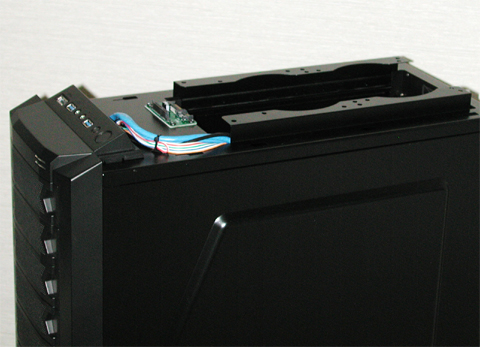

天板にはＨＤＤが直接差し込めるようになっていて、ディスクのコピー時に役立ちます。


マイコンピューターの中は以下のようです。

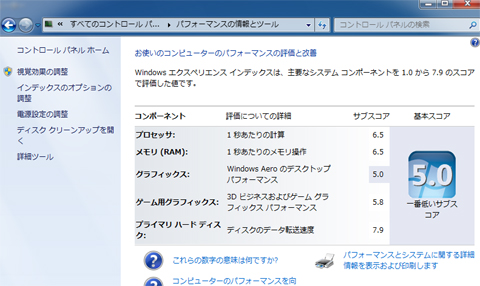

スコアは予想通りグラフィックがボトルネックでした。


長くなりましたので、オーバークロックの設定は後日に。

この項目の内容は2013年2月頃の内容です。
　自作壱号機をパワーアップしたので残ったバーツ(マザーボード、CPU)を自作参号機に移植することにしました。これを機に性能的にボトルネックだったグラフィックを補強することにしました。

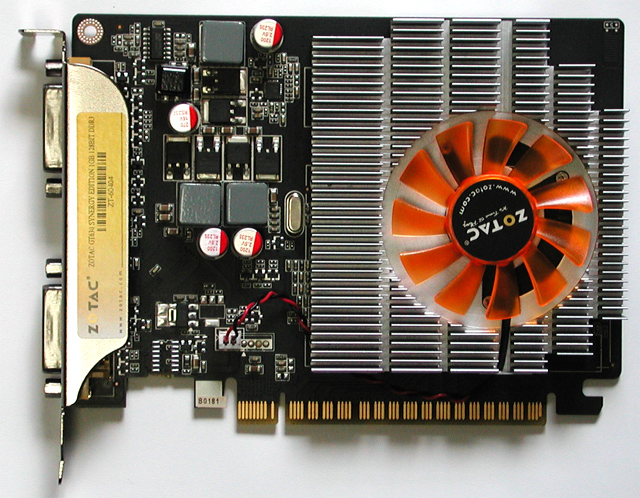

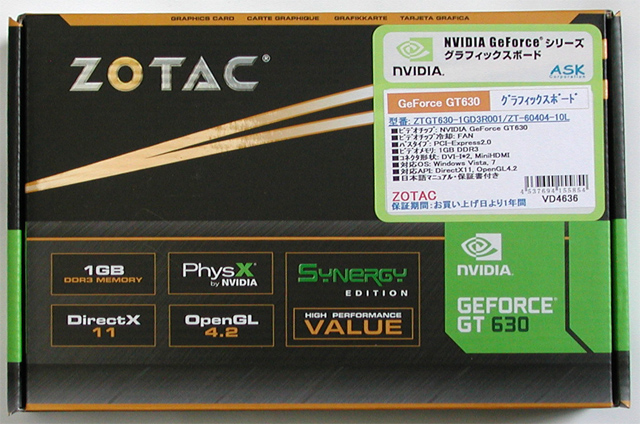

購入したビデオカード。




更に、2013年2月28日までWindows8を1200円で購入できるキャンペーンがあったので、この機会にWindows8にすることにしました。

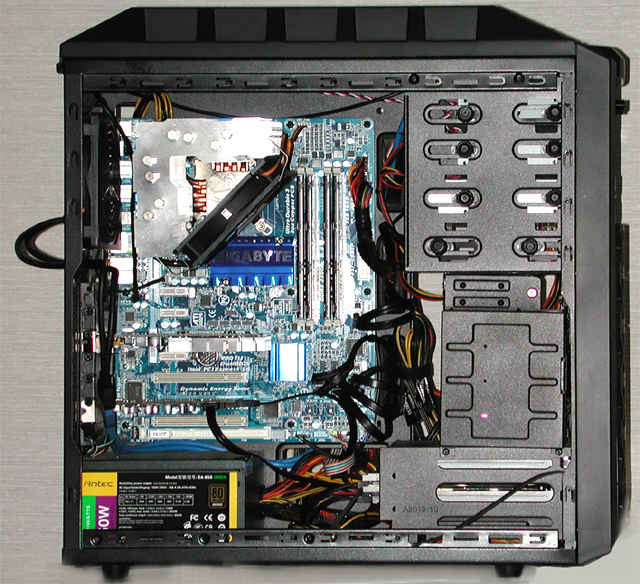

パーツの移植が完了した内部。




バックパネルから出ているケーブルはUSB3.0外部アダプターケーブルです。
以前のマザーボードにはUSB3.0端子が無かったので、USB2.0で接続していたのですが、移植したマザーボードには背面にUSB3.0端子があったのでUSB3.0で接続しました。

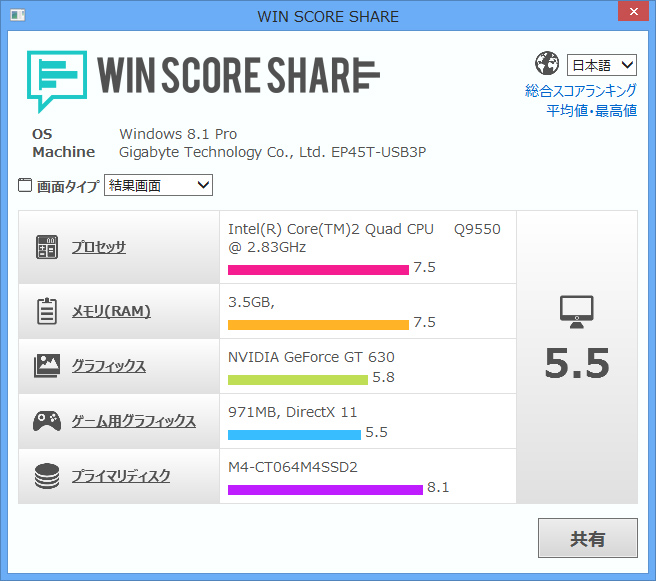

Windows8にも性能テストは有りました。スコアは9.9まで。(Windows7は7.9まで)

自作七号機を製作したことに伴い自作参号機、自作六号機も再構築することになり、自作参号機についてはこちらに書き留めておきます。

自作七号機を再構築したことに伴い自作参号機も再構築することになり、ケースを交換しました。こちらに書き留めておきます。

自作七号機を再構築したことに伴い自作参号機も再構築することになり、元七号機のパーツを移植しました。こちらに書き留めておきます。
